Glashartgewebe Platten, G-11, Hgw 2372.4, EPGC 203 ( 155°C )

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

Glashartgewebe Platten G-11, Hgw 2372.4, EP GC 203



Handelsbezeichnung: Glashartgewebe Hgw 2372.4 – gehärtete Glasgewebe
Type nach DIN – EN: 60893 ČSN – EN: 60893	EPGC 203
Type nach DIN 7735	Hgw 2372.4
Type nach  NEMA	G-11
Versteifung - Material	Glasgewebe
Harz	Epoxid
Anwendung	elektroisolier, konstruktiv
Mechanische Eigenschaften
Biegefestigkeit bei Zerstörung senkrecht auf Schichten (bei 20 °C)	MPa	340
Modul der Biegungselastizität	MPa	24x103
Zugfestigkeit	MPa	300
Druckfestigkeit senkrecht auf Schichten	MPa	350
Schlagzähigkeit (Charpy) parallel mit Schichten	KJ/m2	33
Schubfestigkeit parallel mit Schichten	MPa	30
Druckfestigkeit parallel mit Schichten nach PN-83/C-89031	MPa	180
Dielektrische Eigenschaften
Durchschlagspannung im Öl bei 90 °C - senkrecht auf Schichten - parallel mit Schichten	kV/3 mm kV/25 mm	30 35
Verlustfaktor tan d - bei 50 Hz - bei 1 MHz		0,04 0,04
Permitivität bei 1 MHz		5,5
Beständigkeit gegen Kriechströmen (CTI)		180
Isolationswiderstand nach Versenkung ins Wasser	MΩ	5x104
1 min. Prüfspannung im Öl 90 °C nach PN-86/E-04404 - senkrecht auf Schichten (für 3 mm) - parallel mit Schichten	kV kV	40 40
Physikalische Eigenschaften
spezifisches Gewicht	g/cm3	1,9
Temperaturindex (TI)		155
Ansaugfähigkeit (für Dicke 3 mm)	mg	22

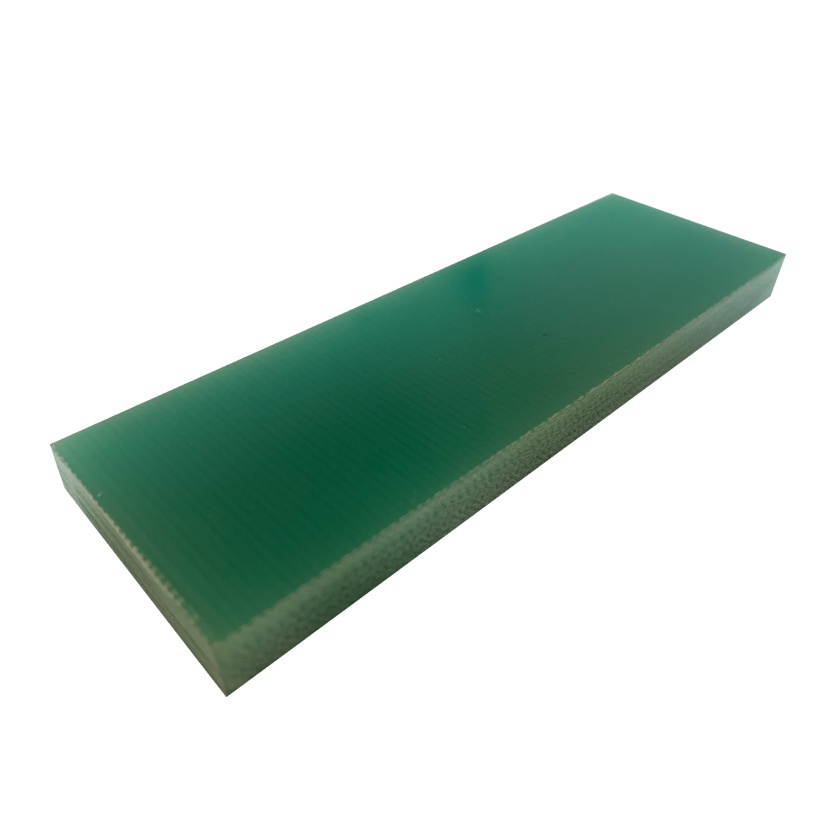

GLASHARTGEWEBE G11

Geschichtetes Material produziert aus aufbearbeiteter Glasgewebe und Epoxidbitumen mit Füllmaterialzusatz.Es kennzeichnet sich mit ausgezeichneten mechanischen Eigenschaften und Elektroisoliereigenschaften aus, seine mechanische Eigenschaften behaltet es auch bei erhöhten Temperaturen bei. Weiter kennzeichnet sich mit Kriechströmenbeständigkeit aus. Plattenfarbe ist hell gelb bis hell grün. Es wird für Produktion der Bestandteilen mit guten mechanischen und elektrotechnischen Eigenschaften, für Elektroanlagen bei höheren Temperaturen oder in feuchter Umgebung, bei beanspruchten Elektroisolierbestandteilen als Gerüste, Gerätegehäuse, Kastenteile von Schaltanlagen, Trasformatoren, Verteiler und Elektromaschinen benutzt.
